Amiga 2000 grijs scherm tijdens boot.

DdAzZ

Hey Stamgasten 🙂
Misschien kan iemand mij hier verder kan helpen?
Zoals jullie weten heb ik hier een A2000 staan die 20+ jaar in de opslag heeft gestaan.
De eerste keer dat ik hem aan een power up gaf, gaf deze een paars scherm en verder helemaal niets.
2e keer boot nadat ik alle kaarten verwijderd had (GVP SCSI kaart en Genlock) en alle sockets te hebben schoongemaakt met IPA, nog steeds een paars scherm.
Aanvankelijk leek het erop dat de 2000 niet wilde doorstarten vanwege (misschien) een defecte FAT Agnus. Deze vervangen voor een nieuw exemplaar (icomp) Helaas mocht dit niet baten. Dan misschien toch een defecte Kickstart rom (v1.3) omdat ik eerst een paars scherm kreeg en het leek dat de 2000 de kickstart image niet goed kon laden. Dus een nieuwe kickstart besteld (1.3/3.1) maar krijg nu een wit/grijs scherm.
Meerdere aansluitingen geprobeerd (av3 en modulator) maar geen beeld.Wanneer ik via de modulator de 2000 aansluit op een tv en de kanalen laat scannen, dan krijg ik de melding geen signaal gevonden :wot:
2e modulator geprobeerd (je weet nooit of de eerste wel goed is) maar ook hier het zelfde, geen signaal.
Ik ben het even kwijt hier, wat zou dit kunnen zijn ??

Mocht het moederboard nou niet te redden zijn, wie weet of kan mij helpen aan een vervangend moederbord?

Benny

Heb je de pootjes van de 68000 goed gecheckt en gecleaned ?

Er zijn meerdere 2000 replacement boards, maar deze is door een Nederlander gemaakt:

[https://www.tindie.com/products/bobsbits/amiga-2000-replica-pcb-by-floppie209/](https://www.tindie.com/products/bobsbits/amiga-2000-replica-pcb-by-floppie209/)

DdAzZ

> Heb je de pootjes van de 68000 goed gecheckt en gecleaned ?Er zijn meerdere 2000 replacement boards, maar deze is door een Nederlander gemaakt:
>
> [https://www.tindie.com/products/bobsbits/amiga-2000-replica-pcb-by-floppie209/](https://www.tindie.com/products/bobsbits/amiga-2000-replica-pcb-by-floppie209/)

Yups 68000 schoongemaakt en kan verder geen sporen van corrosie ontdekken, ook de socket is schoongemaakt.
Replacement board is natuurlijk geweldig, maar helaas unpopulated , dus zal alles zelf moeten solderen. Dit zie ik zelf niet zitten aangezien soldeer skills niet mijn sterkste kant zijn.
Liefst zoek ik dan een 2e hands werkend 2000 board.

Buzzfuzz

Wit grijs is een defecte 68000, dus daar zit echt wel je probleem.

- Red - An error in the Kickstart rom as detected.
- Green - An error in the Chip Ram was detected.
- Blue - An error in the custom chip set was detected.
- Yellow - The CPU encountered an error before the system's error-trapping code (the code the calls up the Guru) was in place.
- Black - No CPU detected.
- Grey - CPU Passed the test.
- White - CPU failure.

leof

Ik denk dat het moederbord nagekeken moet worden door iemand die kijk heeft op dit soort problemen. Een enkeling hier kan dat misschien maar zeker meerdere forumleden bij www.a1k.org. Meermalen gebruik van gemaakt. Meestal tegen zeer schappelijke prijs. Ze hebben er een speciaal subforum "Reparaturanfragen" voor: [https://www.a1k.org/forum/index.php?forums/62/](https://www.a1k.org/forum/index.php?forums/62/)

Buzzfuzz

> ik kan verder niets aan de pootjes van de 68000 zien wat afwijkt. Heb wel alles schoongemaakt met IPA en een schuurpapiertje

Ziet er goed uit, kan dus gewoon de 68000 zijn, als je er ergens nog 1 hebt, zou je kunnen wisselen.

Buzzfuzz

Da's niks joh, bij mij is de hele plek pikzwart en is de baan boven de batterij net 1 grote baan van tin

DdAzZ

Thanks Buzzfuzz.
Dat is een aardige grote plek die je daar op je mobo hebt, maar aangezien bij jou alles werkt stelt mij dat weer wat gerust.
Even afwachten wanneer ik de 68000 binnen heb, dan wederom testen.

DdAzZ

Update van mijn kant:
Vervangende 68000 ontvangen via Marvin en geinstalleerd nu boot de 2000 met een wit scherm.
Ik ben nog eens gaan zoeken naar wat dit betekent en kom op het volgende.

Dark grey – Hardware working and the registers are readable.
Light grey – ROM verified.
White – Initialization is alright. Ready to boot.

Ok, ik heb een wit scherm, dus klaar om te booten maar helaas daar blijft het bij.
Beide CIA chips al van plaats geruild, maar ook dit geeft geen soelaas.
NOS Agnus is al geinstalleerd en tevens een nieuwe Kickstart ROM.
Enigste wat ik nog kan bedenken is Gary en eventueel beide CIA's te vervangen.
Ben het even wederom kwijt. (kon ik maar 30 jaar terug in de tijd, toen deed ik alleen maar reparaties aan de Amiga :sad🙂

Buzzfuzz

Buster vergeet je nog, 5721, die kan ook flink vervelend zijn en die doet de Zorro bus. Loop tevens je jumpers even na of ze allemaal goed zijn.

CrazyBob

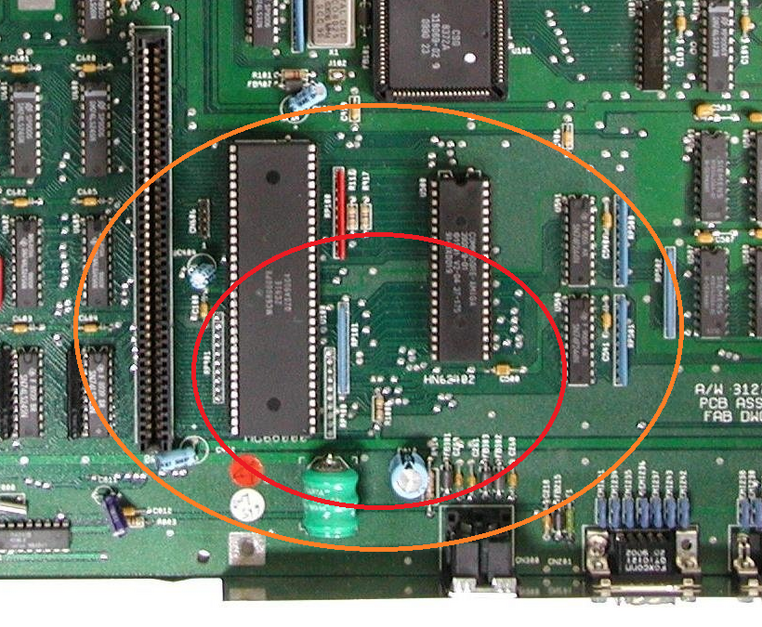

Ik heb een behoorlijk aantal A2000 moederborden gerepareerd en het gebied rond de batterij is nagenoeg altijd het probleem gebied geweest.

Voornamelijk de VIA's in het rode gebied, maar ook zeker de CPU, Kickstart ROM socket & weerstand-arrays kunnen problematisch zijn.
Ik zou beginnen met het doormeten van de pinnen van de CPU voet om vervolgens de VIA's tussen CPU voet en de Kickstart ROM door te meten.
Ondanks dat het lijkt als of er een goede verbinding is zijn er vaak breuken rond de VIA's.
Vervolgens met een glasvezel borsteltje & IPA schoonmaken, beetje flux en solderen maar.

Aangezien alle data en adres lijnen op het langwerpige CPU slot aanwezig zijn kan je die als referentie gebruiken bij het doormeten en kan je vrij snel achterhalen of er ergens een onderbreking is.
